Разработка технологической карты на монтаж ВЛ

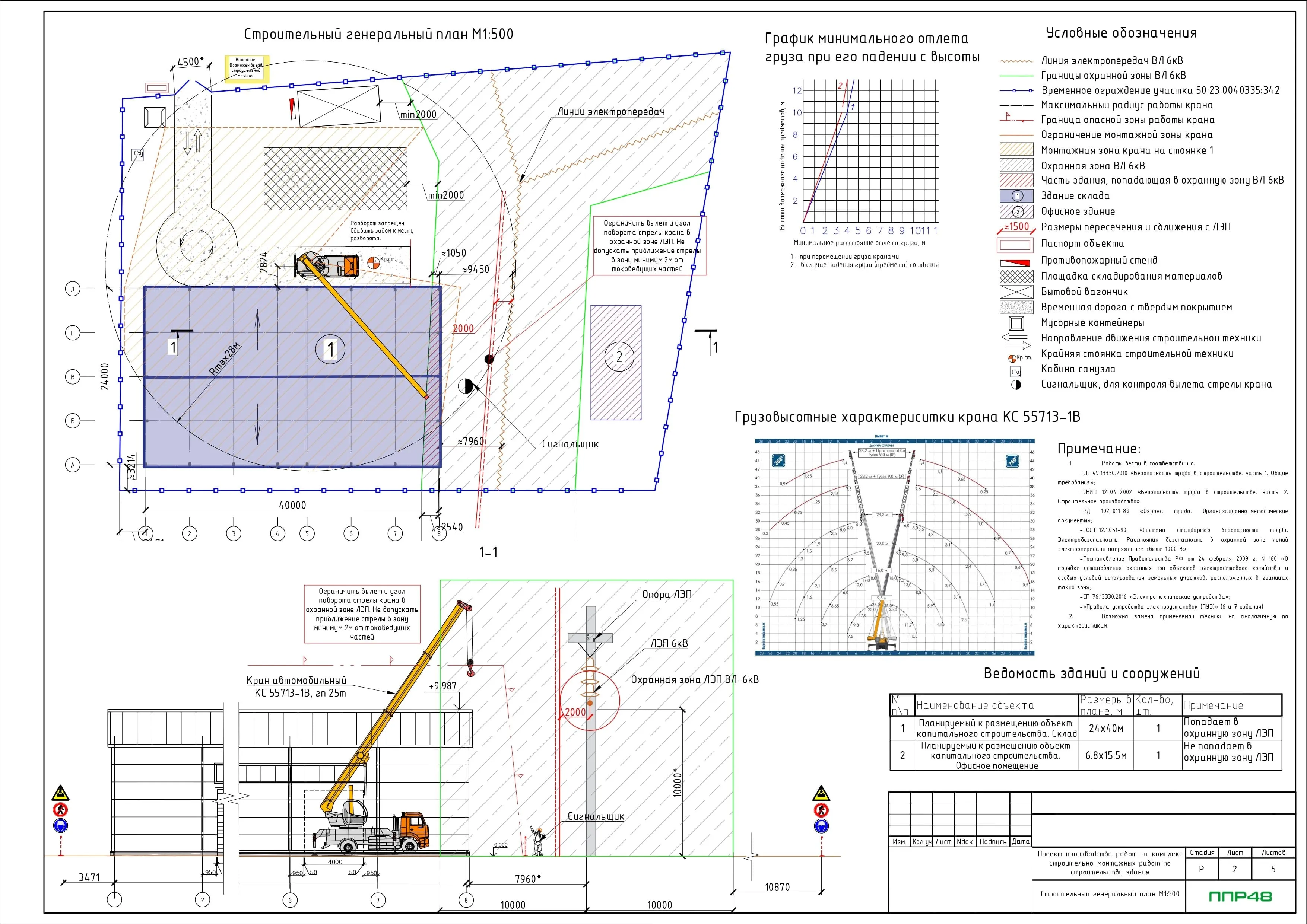

Технологическая карта на устройство ВЛ - документ, регламентирующий порядок и правила выполнения работ по устройству воздушных линий. Перед разработкой ТК рекомендуется изучить проекты, в которых содержатся типовые решения по сооружению ВЛ. Протяженность воздушных линий может достигать десятков, сотен километров. Учитывая данное обстоятельство, может возникнуть необходимость в периодическом переносе строительного бытового городка. Расположение бытового городка указывают на строительном генеральном плане в границах ширины полосы отвода линейного сооружения (СП 48.13330.2011). Для удобства зрительного восприятия СГП, рекомендуется отразить конфигурацию строительной площадки на примере одной из захваток, находящейся рядом с осью прохождения линейного сооружения.

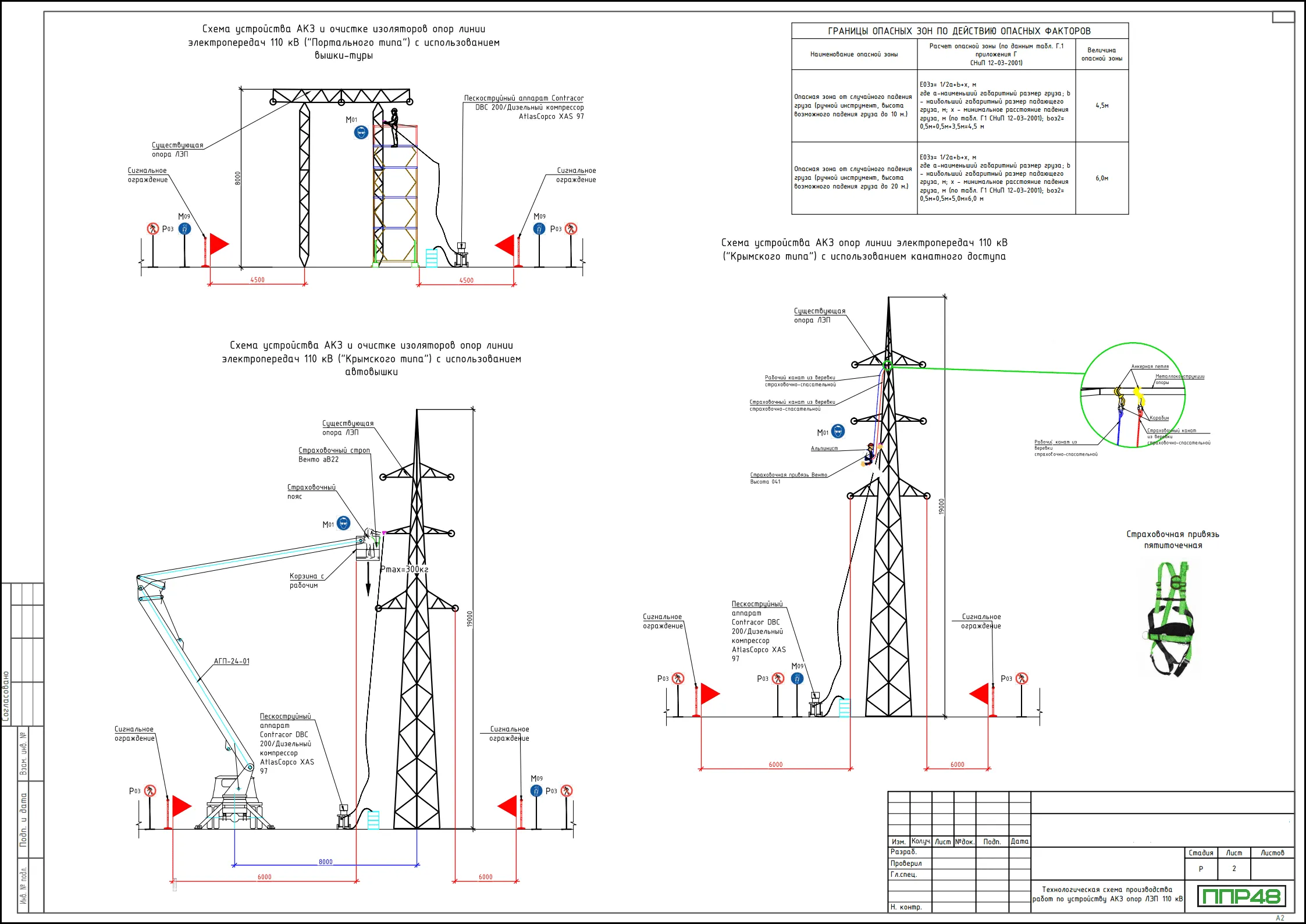

Технологическая карта монтажа ЛЭП
Технологическая карта на монтаж опор ВЛ классифицируется по их видам. При строительстве ВЛ используются такие типы опор, как деревянные, железобетонные и металлические. Если ТК на установку опоры ВЛ входит в состав ППР, ее изготовлению должна предшествовать разработка ТК на устройство фундамента под опору. Фундаменты для опор ВЛ бывают следующих типов: из монолитного ж.б, из сборного ж.б. (унифицированные), свайные. Монтаж опоры начинают с раскладки ее элементов на поверхности сборочной площадки. Затем производят разметку элементов опоры и осуществляют ее сборку. Сборка опоры выполняется в соответствии с типовой монтажной схемой. Установка опоры состоит из таких технологических этапов, как подъем, выверка и закрепление конструкции у ее основания, демонтаж вспомогательного оборудования и приспособлений.
