Разработка организационно-технологических схем
Виды схем производства работ
Наиболее широкое распространение в проектировании получили такие виды ТС, как:
- технологические схемы производства земляных работ;
- схемы производства работ для разработки котлована экскаватором;
- технологические схемы производства работ при уплотнении грунта;
- схемы производства работ кранами;
- схемы производства монтажа конструкций;
- схемы производства бетонных работ;
- схемы производства дорожных работ;
- схемы производства работ на высоте.
Наполнение каждой из схем зависит от типа используемой техники и особых условий, сложившихся на конкретном объекте. Все ТС должны иметь логическую взаимную увязку с пояснительной запиской ППР и ТК. Пояснительная записка в обязательном порядке должна ссылаться на листы графической части проекта.
Разработка схем производства работ – основные правила

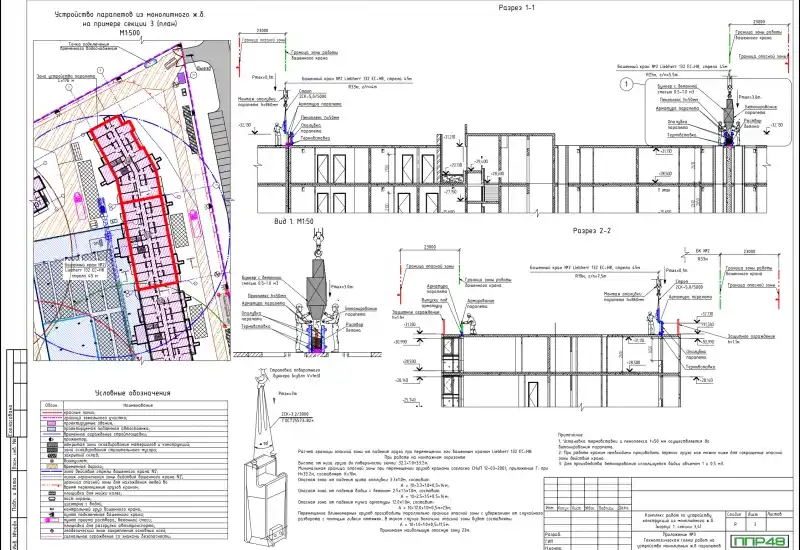

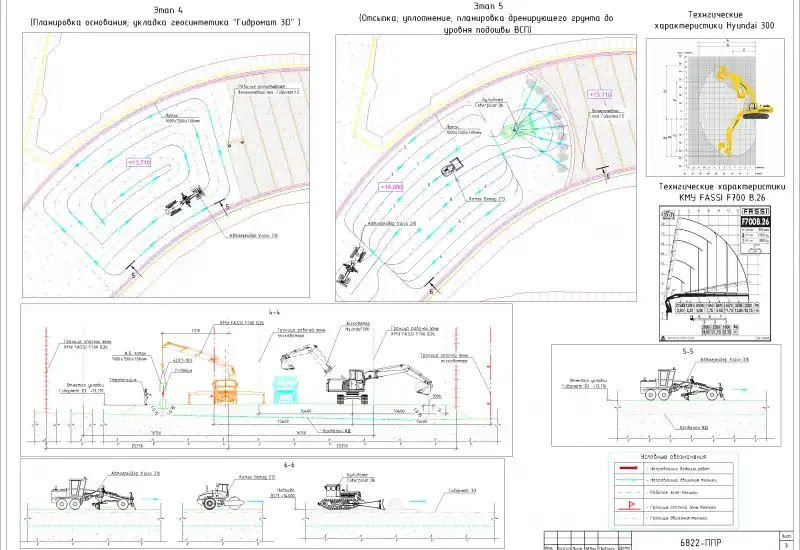

Технологические схемы можно условно разделить на чертежи в которых указывают плановое расположение объектов и чертежи в которых указывают разрезы, относящиеся к этим планам. Перед выполнением схем необходимо выполнить сбор и изучение исходных данных. Для качественной разработки технологических схем производства работ в строительстве необходимо собрать полный комплект исходной документации и внимательно изучить ее.
Список исходных данных:
- разделы рабочей документации (АР, ГП, ПОС и т.д.);
- ведомости и графики производства работ;
- список строительной техники, оснастки и оборудования
Все исходные данные должны быть в редактируемом формате - чертежи формата DWG.
Виды разработки организационно-технологических схем
Схема работ - ручной инструмент
Формат PDF
Схема работ - механизированный способ
Формат PDF
