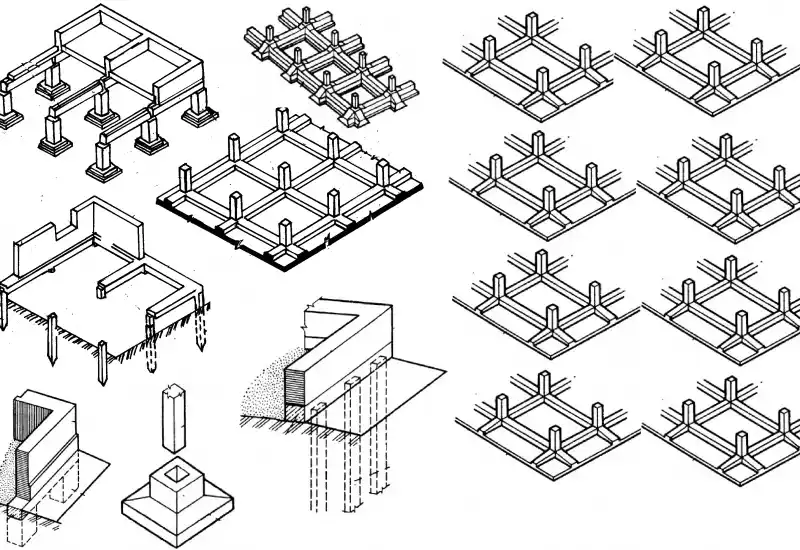

Разработка технологических карт на устройство фундаментов
Перед разработкой технологической карты фундамента, рекомендуется ознакомиться с содержимым документов, устанавливающих порядок и правила по строительству, проектированию конструкций нулевого цикла.
ТК на устройство фундаментов под опоры В.Л. связи и линий электропередачи, входит в состав ППР на воздушные линии.
Описание производственных этапов строительства фундаментов из монолитного железобетона включают в состав ТК на бетонные работы.
Технологическая карта на устройство фундамента из буровых свай
Технологическая карта на бурение разрабатывается для описания операций, связанных с устройством буровых свай, устраиваемых в грунте путем укладки бетонной смеси в скважины, образовавшиеся в результате принудительного вытеснения - отжатия грунта. Наибольшей популярностью среди всех видов буровых свай пользуются буроинъекционные и буронабивные. Раздел проекта «Технология производства работ» состоит из таких подразделов как: подготовка строительной площадки, бурение скважины, сборка и монтаж арматурных каркасов, бетонирование тела конструкции. Если скважина пробурена в слабых слоях, расположенных ниже уровня грунтовых вод, существует вероятность обрушения ее стен. Для закрепления стен скважины, в нее заливают глинистый раствор, либо погружают обсадные трубы. Перед изготовлением ТК данного типа рекомендуется изучить типовые проекты.

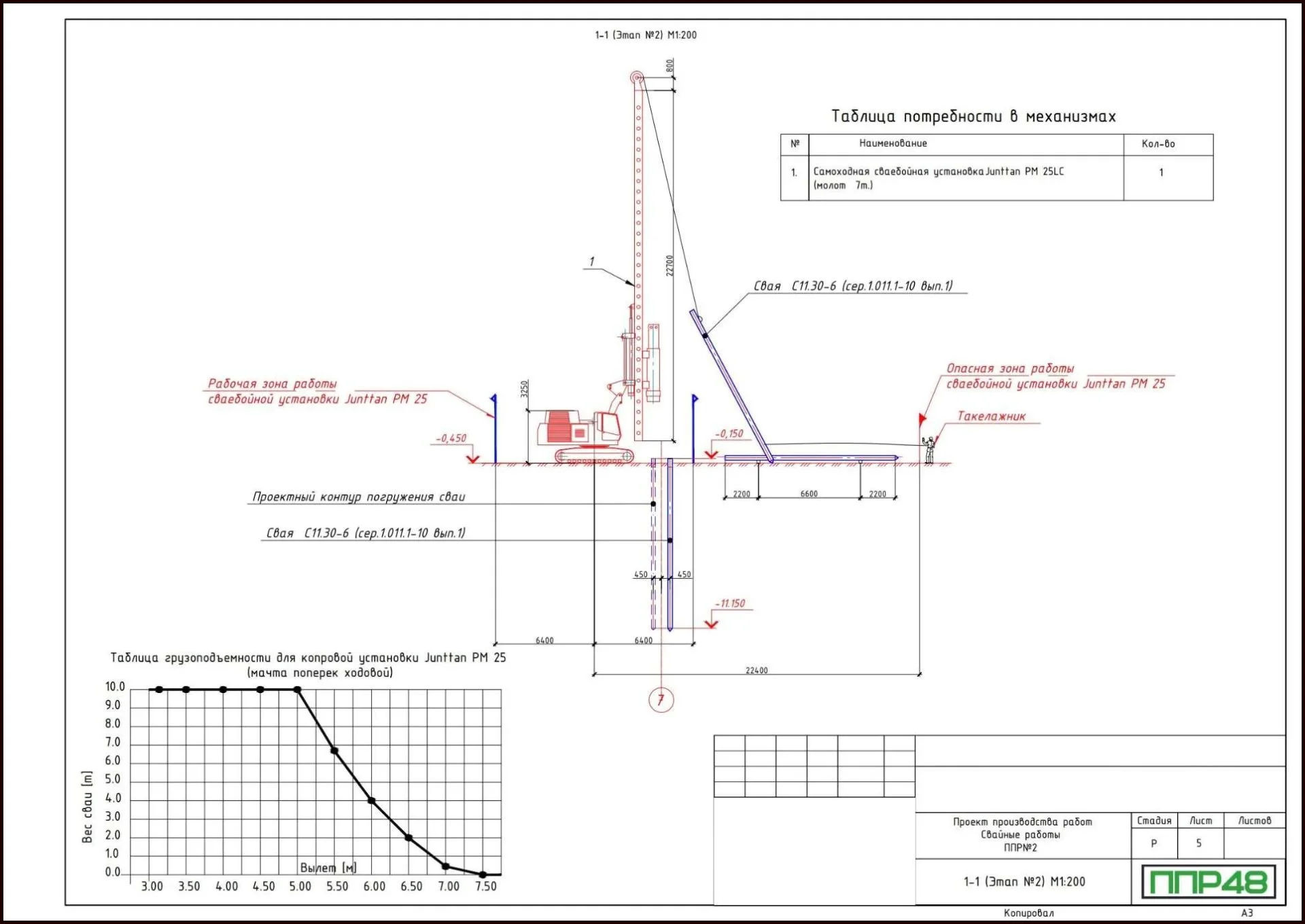

Технологическая карта на фундамент из забивных свай
Технологическая карта на забивку свай разрабатывается для определения методологии погружения забивных свай в грунты. По типу материалов, используемых при их изготовлении, происходит деление на железобетонные, деревянные и стальные конструкции. Существует несколько основных методов заглубления: ударное (забивка), вдавливание с помощью вдавливающих установок, погружение с помощью вибропогружателей. Перед опусканием данных конструкций в грунт ударными методами, необходимо выполнить специальные расчеты, которые позволят принять необходимый тип молота. Молот должен обладать массой, достаточной для того, чтобы производить бездефектное опускание на заданную глубину. Общие сведения о порядке и правилах проведения мероприятий по устройству забивных свай можно получить, изучив содержимое типовых решений.
